转盘萃取塔实验装置是一种用于模拟和研究转盘萃取塔操作原理及萃取效率的实验设备。通过模拟真实萃取操作过程，可以帮助学生更加深入了解化工科学原理并提高实验技能。

基本结构与组成：

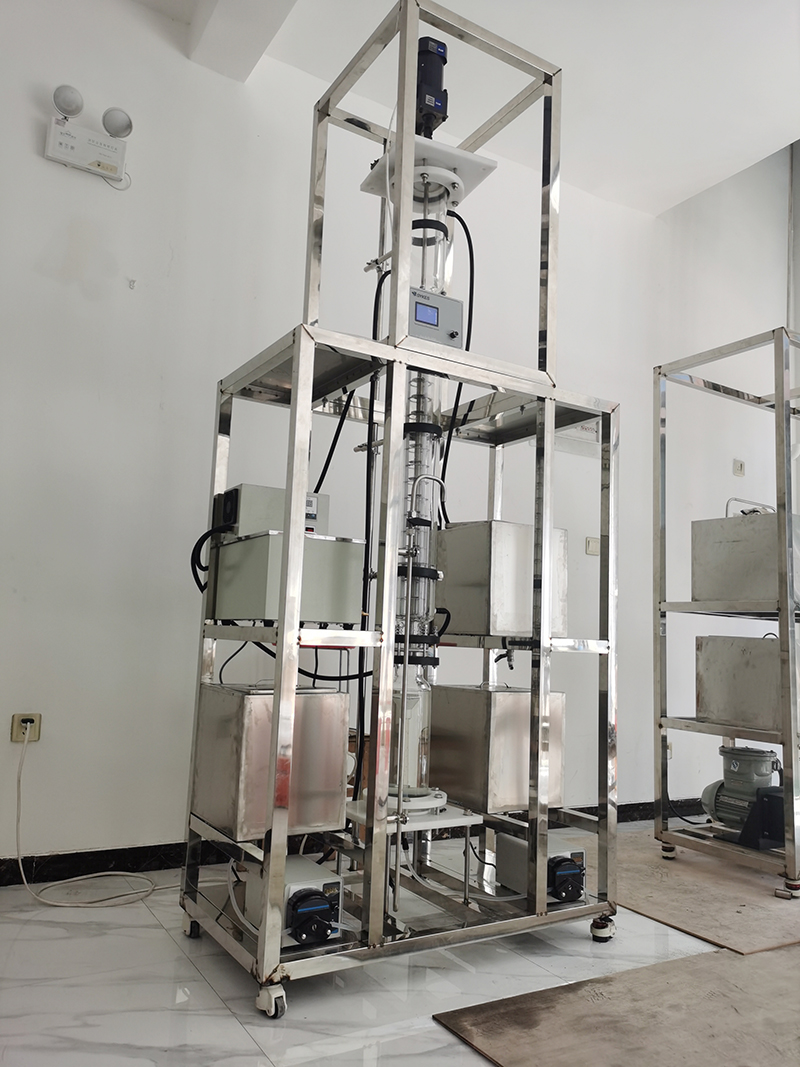

转盘萃取塔实验装置通常由塔体、转盘、喷淋装置、搅拌器（部分设计包含）、加热器、流量计、输送泵、加料泵、转速控制装置、控制屏及台架等部分组成。
1、塔体：作为转盘萃取塔的主体部分，用于容纳转盘和其他组件。塔体通常采用玻璃或不锈钢材质制成，具有一定的直径和高度。
2、转盘：位于筒体内的旋转圆盘，通常由金属材料制成。转盘固定在中心轴上，转轴由塔顶的电机驱动。转盘随中心轴高速旋转，在液体中产生的剪应力将分散相破裂成许多细小的液滴，从而增大了相际接触面积和传质系数。
3、喷淋装置：用于将液体均匀喷洒到转盘上，形成液膜。
4、搅拌器：位于塔盘下方（部分设计包含），用于搅拌混合物，促进传质。
5、加热器：用于控制萃取温度，加速萃取过程。
6、流量计：用于测量液体的流量，确保实验数据的准确性。
7、输送泵和加料泵：分别用于将两相液体输送至高位槽中，通常采用微型磁力泵。
8、转速控制装置：用于调节转盘的转速，以研究不同转速对萃取效率的影响。
9、控制屏：用于显示和调节温度、流量、转动频率等实验参数。
10、台架：用于支撑整个实验装置，确保其稳定性和安全性。
此外，转盘萃取塔实验装置还可能包括固定环、塔盘与填料层等结构。固定环将塔内分割成若干个小空间，两固定环之间均装一转盘，其存在在一定程度上抑制了轴向返混，提高了传质效率。塔盘上的矩形孔板和填料层增加了塔板的表面积，有助于物质的分离和传质。

工作原理：
转盘萃取塔实验装置的工作原理基于液膜传质和液滴传质理论。在操作过程中，液体通过喷淋装置喷洒到转盘上，形成液膜。转盘高速旋转，将液膜甩向塔壁，实现液体的充分混合和传质。同时，转盘上的小孔可以通入气体，进一步强化传质过程。搅拌器的搅拌作用则使萃取剂和样品更加均匀地接触，提高萃取效率。加热器的加热功能则用于控制萃取温度，加速萃取过程。

实验目的与应用：
转盘萃取塔实验装置的主要实验目的包括了解转盘萃取塔的结构、掌握转盘萃取塔性能的测定方法、了解转盘萃取塔传质效率的强化方法等。通过该装置，可以测定不同萃取液流量和转速对萃取效率的影响，并在实验中教会学生有关参数测量和控制仪器的使用方法。
该装置的应用范围非常广泛，可以用于各种类型的萃取实验，如食品、药品、化工、环保等领域。它可以用于分离和纯化各种物质，如色素、香料、染料等。

操作注意事项：
1、在使用转盘萃取塔实验装置时，应控制好萃取温度和时间，避免对实验结果产生影响。
2、定期清洗和维护设备，保证其正常运转和使用寿命。
3、严格遵守实验操作规程和安全注意事项，确保实验过程的安全性和可靠性。
